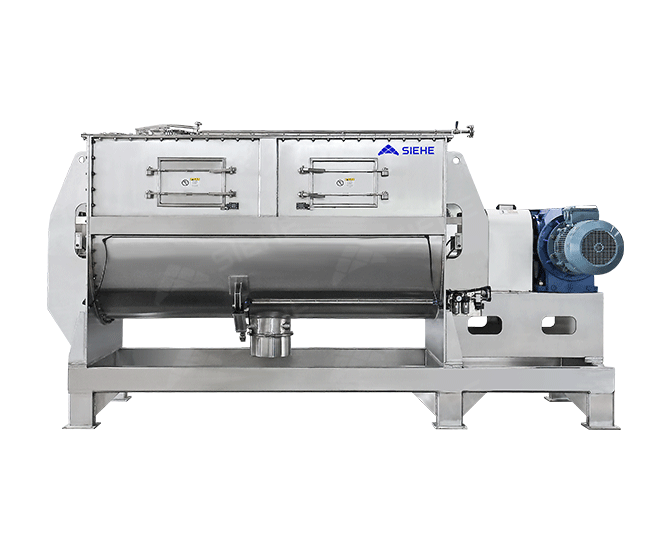

卧式螺带混合机
卧式螺带混合机是一款高效率、高均匀度、高装载系数、低能耗、低污染、低破碎的新型搅拌混合设备；其独特的双螺带式设计，能够使物料在较短的时间内掺混均匀；适用范围广，不仅能进行粉体与粉体的混合，也能适用于粉体与液体的搅拌混合，还能搅拌膏状、粘稠的或比重较大的物料（比如腻子、真石漆、金属粉末等产品），是目前市场上应用最广泛的单轴卧式混合设备。
- 物料比重≤5g/cm³
- 生产能力50-30,000L
- 应用领域适用于制药、食品、农药、染料、化工、塑料、陶瓷、涂料、腻子、砂浆等行业产品物料的搅拌、混合。（更多应用领域请点击"免费咨询"）
- 适用物料物料比重在5g/cm³以下，液含量在70%以下，有流动性的各种粉料、浆料、颗粒料；如 医药中间体、 食品调味粉、 杀虫剂、活性染料、涂料腻子、抗裂砂浆、真石漆等千余种物料。
产品优势
- 应用范围广，破坏性小 卧式结构配合独特的双螺带式设计，使其不仅能进行粉体与粉体的混合，也能适用于粉体与液体的搅拌混合，还能搅拌膏状、粘稠的或比重较大的物料（比如腻子、真石漆、金属粉末等产品）；螺带径向线速度一般设计在1.8~2.2m/s，偏柔性混合，对物料破坏性低。01
- 设备稳定性高，寿命长 整机主要部件均采购国际一线品牌，确保产品品质；减速机选用K系列螺旋锥齿减速机，具备输出扭矩高，噪音小，齿轮寿命长不易漏油的优点；出料阀采用与桶体贴合的弧形阀，混合无死角，新型阀体结构的设计，确保了阀门的使用寿命和闭合效果。02
- 装载率高，密封性强 大程度上提高密封的寿命和效果，针对流动性较好的浆料，可配置机械密封，满足各种工况下的混合。03
- 非标性强 可定制各类型非标产品，如带喷液型，防爆型，加热型，真空型，带气撑大开盖型，断螺带型，材质可根据要求定制碳钢、SS304不锈钢、SS316L不锈钢，也可以进行聚氨酯内衬或者喷涂高耐磨材料；阀门可定制梅花阀、蝶阀、翻板阀、球阀等。04
工作原理

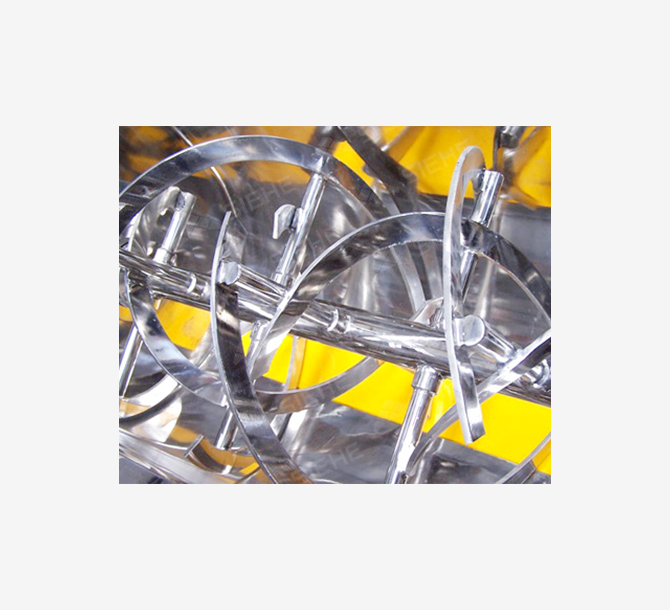

卧式螺带混合机由传动部件、双层螺条搅拌器、U形桶体组成。外螺条盘绕形式配合旋转方向把物料从两端向中间推动，而内螺条把物料从中间向两端推动，螺带不同的角度、方向绕法使物料产生不同的流动方向，物料通过不断的对流循环，剪切掺混达到快速混合。混合机卧式筒体底部中央开设出料口，外层螺旋带的蜗旋结构配合主轴旋转方向驱赶筒壁内侧物料至中央出料口出料，确保筒体内物料出料无死角。

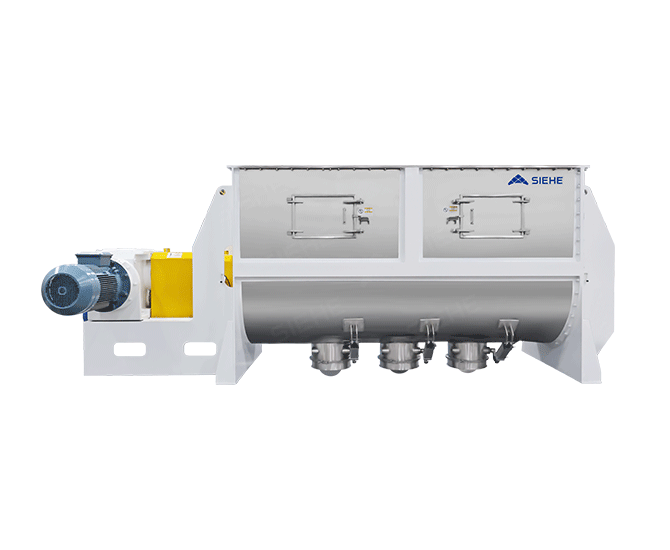

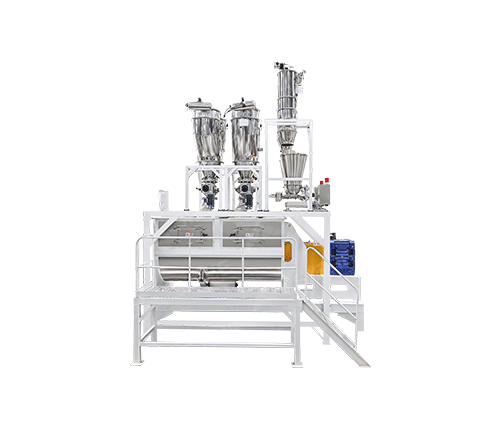

推荐产品
技术参数
| 型 号 | 电机功率 (kw) | 转速 (rpm) | 桶体厚度 （mm） | 混合量 （L） | 外形尺寸（mm） | 设备重量 （kg） | ||
|---|---|---|---|---|---|---|---|---|
| 长 | 宽 | 高 | ||||||
| SHLD-0.1 | 3 | 60 | 4 | 30-60 | 1500 | 500 | 700 | 400 |
| SHLD-0.2 | 4 | 60 | 4 | 60-120 | 2000 | 600 | 900 | 600 |
| SHLD-0.3 | 5.5 | 41 | 4 | 90-180 | 2000 | 700 | 1000 | 800 |
| SHLD-0.5 | 7.5 | 41 | 5 | 150-300 | 2500 | 800 | 1400 | 1200 |
| SHLD-1 | 11 | 33 | 5 | 300-600 | 2700 | 1000 | 1450 | 1800 |
| SHLD-2 | 15 | 33 | 5 | 600-1200 | 3400 | 1200 | 1700 | 2300 |
| SHLD-3 | 18.5 | 33 | 6 | 900-1800 | 3800 | 1300 | 1950 | 3200 |
| SHLD-4 | 22 | 26 | 6 | 1200-2400 | 4100 | 1400 | 2000 | 4000 |
| SHLD-5 | 30 | 26 | 6 | 1500-3000 | 4200 | 1500 | 2000 | 4500 |
| SHLD-6 | 37 | 26 | 6 | 1800-3600 | 4500 | 1700 | 2100 | 6000 |
| SHLD-8 | 45 | 20 | 6 | 2400-4800 | 5000 | 1800 | 2200 | 7000 |
| SHLD-10 | 55 | 20 | 8 | 3000-6000 | 5000 | 1900 | 2500 | 8000 |
| SHLD-15 | 90 | 20 | 8 | 4500-9000 | 6500 | 2100 | 2800 | 9800 |
| SHLD-20 | 110 | 18 | 8 | 6000-12000 | 7500 | 2400 | 3000 | 13000 |
| SHLD-30 | 132 | 16 | 10 | 9000-18000 | 9000 | 2600 | 3500 | 18000 |
* 表中处理量是以比重为1g/cm³的粉料为介质时测定的数据，选型时应根据产品的目数、比重等参数进行计算。
* 如有高温、高压、易燃、易爆、腐蚀性等工况时，必须提供详细数据，以便另行选型定制。
* 本表数据及图片如有更改，恕不另行通知，正确参数以提供的实物为准。
* 本表未能包括所有产品，了解更多请和我们销售工程师联系。
