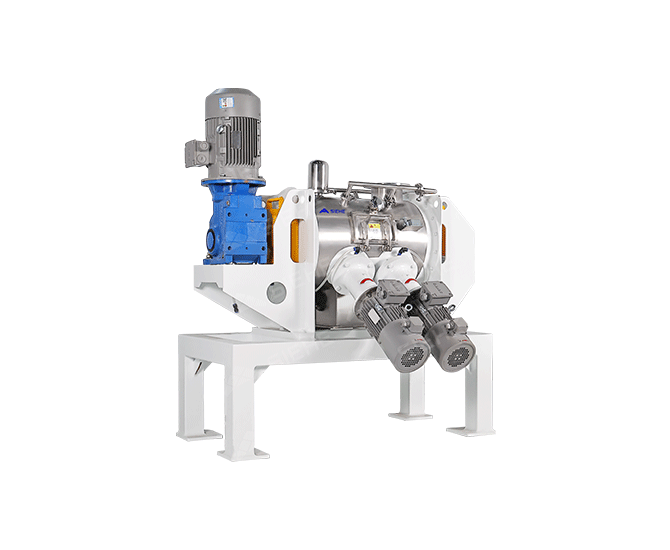

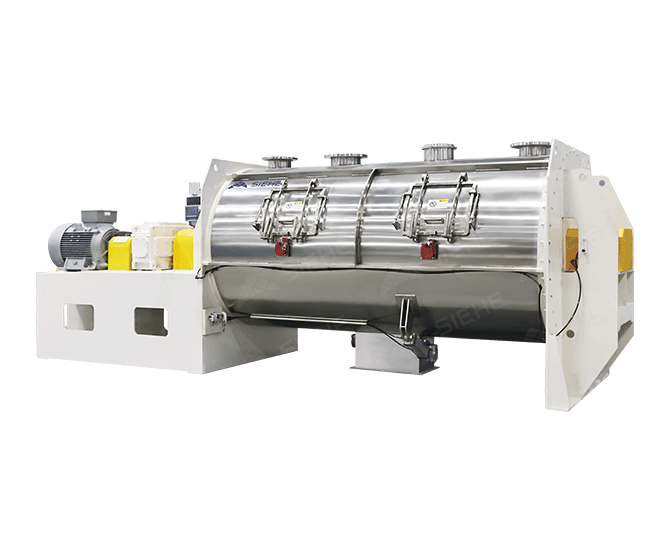

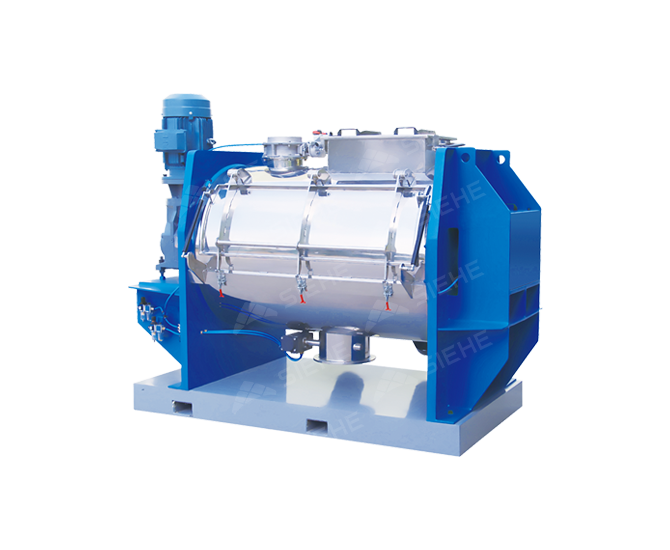

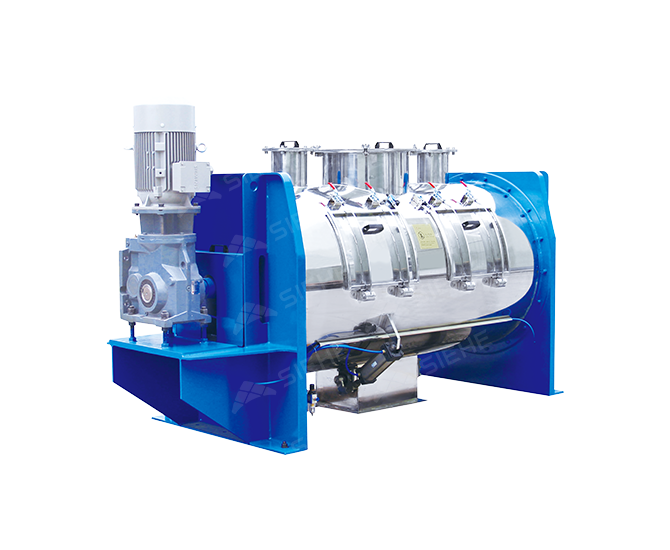

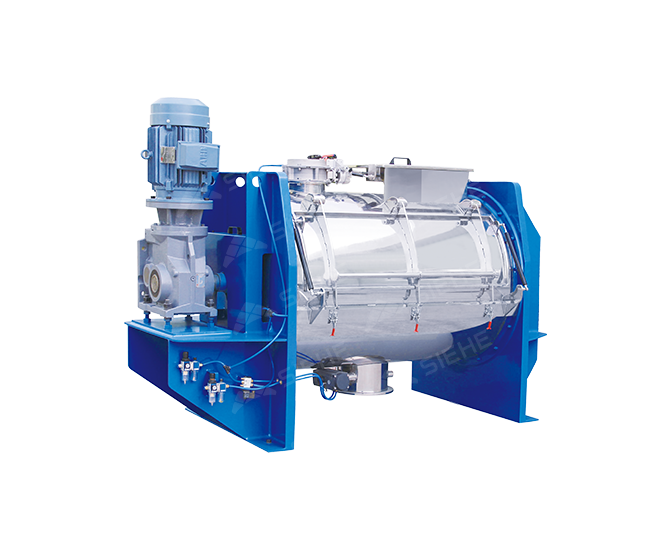

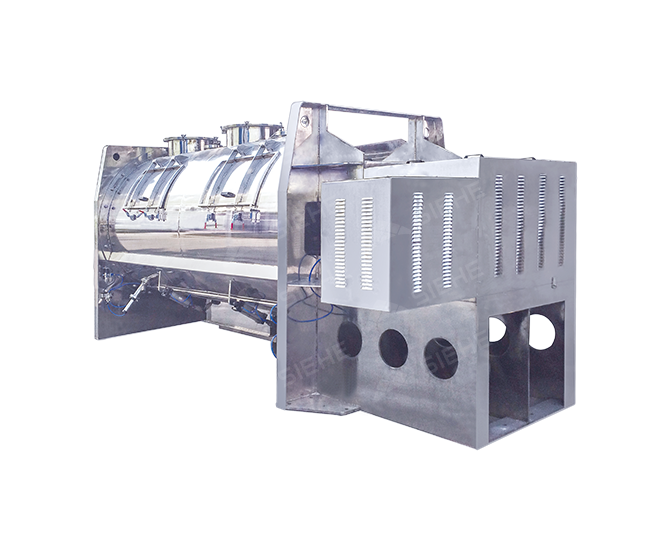

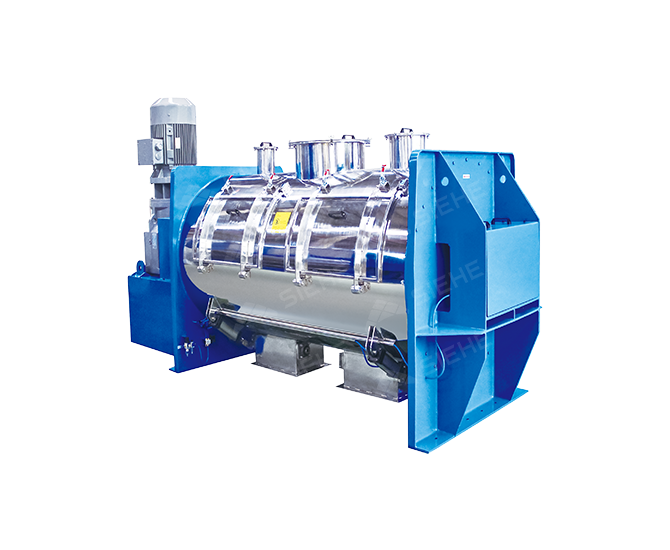

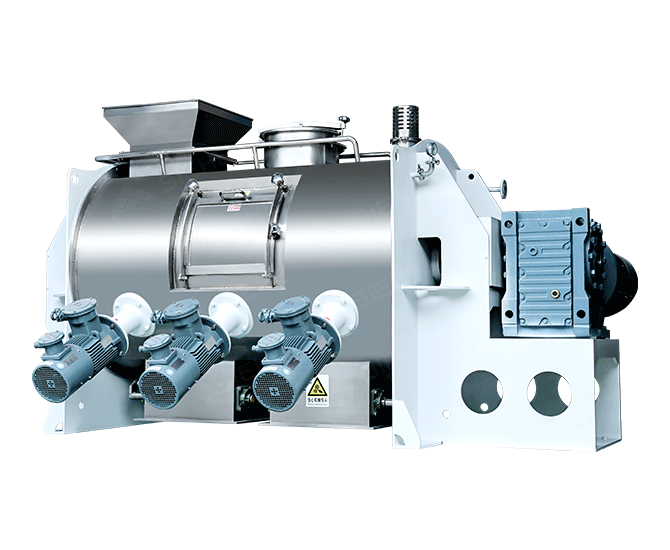

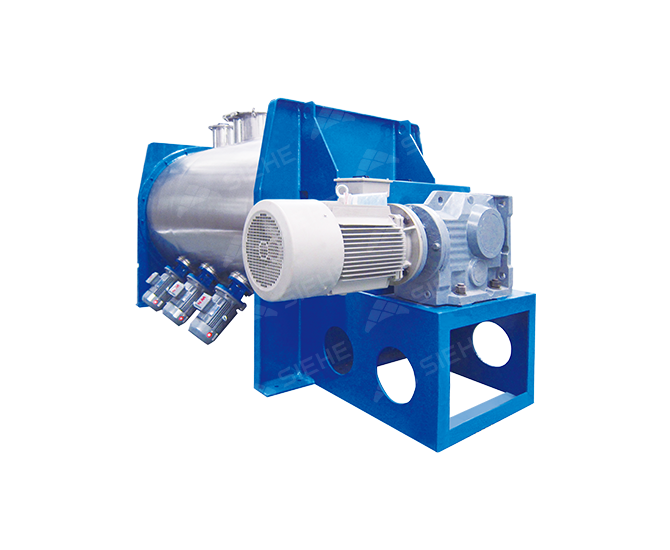

卧式犁刀混合机
卧式犁刀混合机是一款高效率、高均匀度、高粉碎、低能耗、低污染的新型混合设备。该产品技术源至德国，搅拌器由多组犁头与飞刀组成，犁头与飞刀同时工作，不仅具备很好的混合效果，同时具备较高的粉碎、分散作用；产品适用范围广阔，能进行粉体与粉体、粉体与液体、粉体与颗粒的混合，特别适合对混合过程中结块粉料的打散作用，液体的雾化加入与粉料的吸附反应、抽真空加热干燥工艺等；是一款应用广泛的多功能混合机。
- 物料比重≤5g/cm³
- 生产能力50-30,000L
- 应用领域适用于制药、食品、农药、染料、化工、塑料、锂电池材料、陶瓷、化肥、橡胶塑料、砂浆等行业产品物料的搅拌、混合。（更多应用领域请点击"免费咨询"）
- 适用物料物料比重在5g/cm³以下，液含量在20%以下，有一定流动性的各种粉料；如 医药中间体、 食品调味粉、 杀虫剂、活性染料、脱水后污泥、钴酸锂电池等千余种物料。
产品优势
- 丰富的应用经验及极有针对性的非标设计能力 针对行业，原料及成品特性，压力温度要求，固液比例，配套工艺等；世赫工业会在驱动装置、操作性、密封性等方面开发极具有针对性的解决方案。01
如：针对电池粉末行业开发的高密封性、可抽真空性、加热性桶体，针对某些特殊粉末设计整机加热400℃高温，针对环境工程污泥行业提供的特殊飞刀破碎组件等。 - 可靠的驱动配置 根据物料性质、启动方式、以及搅拌方式配置不同能力、不同功率、不同输出转速的驱动装置。02
驱动电机采用国际一流电机供应商产品，如西门子、ABB、SEW等，可采用直联式、链轮连接、液力耦合器连接等进行扭力输出。
减速机常用K系列螺旋锥齿减速机（或H系列齿轮箱减速机），具有选型使用系数高，额定扭矩大，传动效率高，安全，寿命长，运行噪声低，故障率低，易检修等优势。 - 高效的搅拌装置 犁式刀头采用哈扶式设计，可达到根据物料不同细度及流动性等调整与刀头与桶壁间隙或快速更换目的。03
根据混合材料硬度及摩擦性，犁刀可进行针对性的表面硬化耐磨处理或选用高硬度材料制造，用以适应于磨损较强工况。如：表面渗碳/氮，热处理，碳化钨喷涂等。
主轴搅拌器：普通犁刀式、锯齿式犁刀、刮板剃刀；高速剪切飞刀：多片式十字刀、双叶莲花刀、其他非标刀头设计。 - 强大的辅助组件 混合机可加装多种组件使用，常用的有盘管蒸汽夹套、蜂窝耐压夹套、循环介质夹套、在线取样阀、高速飞刀、温度探测、称重系统、除尘净化、真空干燥等组件。04
添加少量液体时，可配置喷液喷雾装置，更有利于液体均匀的分散混合于粉料内，喷液系统由压力源、储液罐、喷头三种基本组成模块。
材质可根据要求定制碳钢、SS304不锈钢、SS316L不锈钢，SS321不锈钢，或其他高硬度合金搅拌器，也可以进行聚氨酯内衬或者喷涂高耐磨材料。
工作原理
卧式犁刀混合机由传动部件、搅拌器、圆形桶体、高速飞刀组成。搅拌器的犁头在高速运转时对物料除了轴向分散以外，还可带动物料沿圆形简体作圆周流动，有效解决物料分层问题，中间的高速飞刀进行辅助混合和对结块料分散解聚的作用。物料在犁头和飞刀的双重作用下能在较短时间内均匀混合。

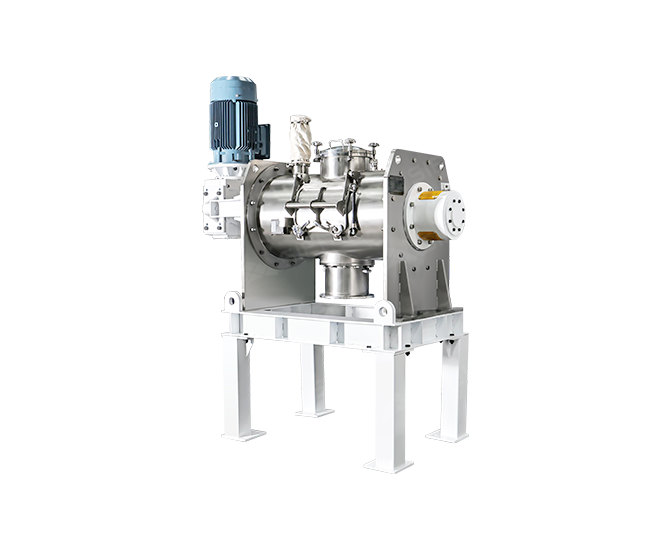

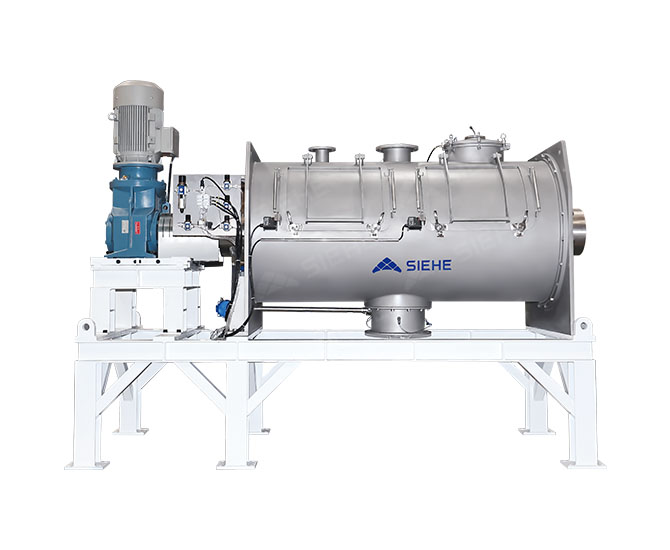

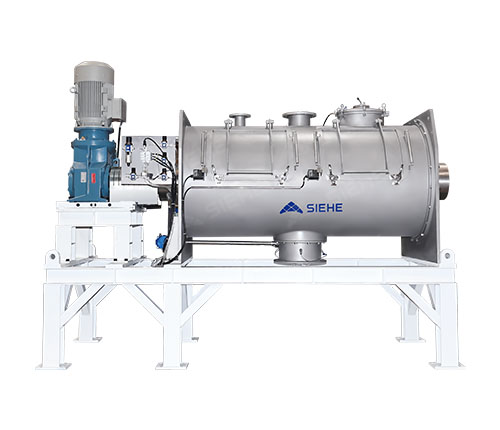

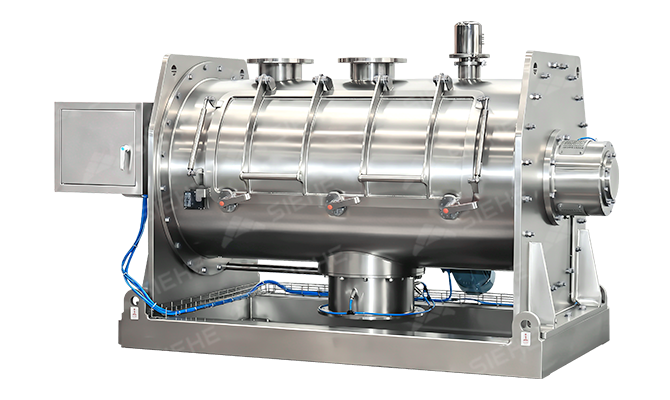

推荐产品
技术参数
| 型号 | 主机功率 (kw) | 主机转速 (rpm) | 飞刀功率及数量 (kw) | 飞刀转速 (rpm) | 桶体尺寸 （mm） | 混合量 （L） | 外形尺寸（mm） | 设备重量（kg） | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 长 | 宽 | 高 | ||||||||
| SHDH-0.05 | 2.2 | 0-150 | 1.5*1把 | 2930 | Ø400*418 | 20-30 | 1000 | 700 | 1200 | 260 |
| SHDH-0.1 | 3 | 85 | 3*1把 | 1440 | Ø400*800 | 30-60 | 1500 | 500 | 700 | 400 |
| SHDH-0.2 | 4 | 85 | 3*1把 | 1440 | Ø500*1000 | 60-120 | 2000 | 600 | 900 | 600 |
| SHDH-0.5 | 7.5 | 62 | 3*2把 | 1440 | Ø700*1200 | 150-300 | 2500 | 800 | 1200 | 1100 |
| SHDH-1 | 11 | 62 | 3*2把 | 1440 | Ø900*1500 | 300-600 | 2700 | 1000 | 1450 | 1600 |
| SHDH-2 | 15 | 50 | 3*3把 | 1440 | Ø1100*2000 | 600-1200 | 3300 | 1200 | 1700 | 2500 |
| SHDH-3 | 18.5 | 50 | 3*3把 | 1440 | Ø1280*2250 | 900-1800 | 3800 | 1300 | 1950 | 2900 |
| SHDH-4 | 22 | 42 | 3*4把 | 1440 | Ø1400*2700 | 1200-2400 | 4100 | 1400 | 2000 | 4000 |
| SHDH-5 | 30 | 42 | 3*4把 | 1440 | Ø1500*3000 | 1500-3000 | 4200 | 1500 | 2000 | 4500 |
| SHDH-6 | 37 | 42 | 3*4把 | 1440 | Ø1600*3200 | 1800-3600 | 4500 | 1700 | 2000 | 6000 |
| SHDH-8 | 45 | 33 | 3*5把 | 1440 | Ø1650*3750 | 2400-4800 | 5000 | 1800 | 2200 | 7500 |
| SHDH-10 | 55 | 33 | 3*5把 | 1440 | Ø1800*4000 | 3000-6000 | 6000 | 1900 | 2500 | 8500 |
| SHDH-15 | 75 | 26 | 3*6把 | 1440 | Ø2000*4800 | 4500-9000 | 7000 | 2100 | 2800 | 9800 |
| SHDH-20 | 90 | 26 | 3*8把 | 1440/2930 | Ø2200*5600 | 6000-12000 | 8000 | 2400 | 3000 | 13800 |
| SHDH-30 | 132 | 20 | 3*8把 | 1440/2930 | Ø2300*7500 | 9000-18000 | 10000 | 2600 | 3500 | 18500 |
* 表中处理量是以比重为1的粉料为介质时测定的数据，选型时应根据产品的目数、比重等参数进行计算。
* 表中飞刀转速可定制2930rpm，功率可定制3~11kw，根据物料特性和工艺要求设计，了解更多请和我们销售工程师联系
* 如有高温、高压、易燃、易爆、腐蚀性等工况时，必须提供详细数据，以便另行选型定制。
* 本表数据及图片如有更改，恕不另行通知，正确参数以提供的实物为准。
* 本表未能包括所有产品，了解更多请和我们销售工程师联系。
