卧式无重力混合机

卧式无重力混合机是一款高效率、高均匀度、高强度、低能耗、低污染的先进混合设备。该产品技术源至韩国,搅拌器由多组特殊角度的桨叶组成,桨叶等速反向旋转,不仅具备良好的混合效果,同时具备较高的粉碎、分散作用;产品适用范围广阔,能进行粉体与粉体、粉体与液体、粉体与颗粒的混合,并能适合搅拌比重或粒径相差悬殊的物料;是一款效率极高的混合机。

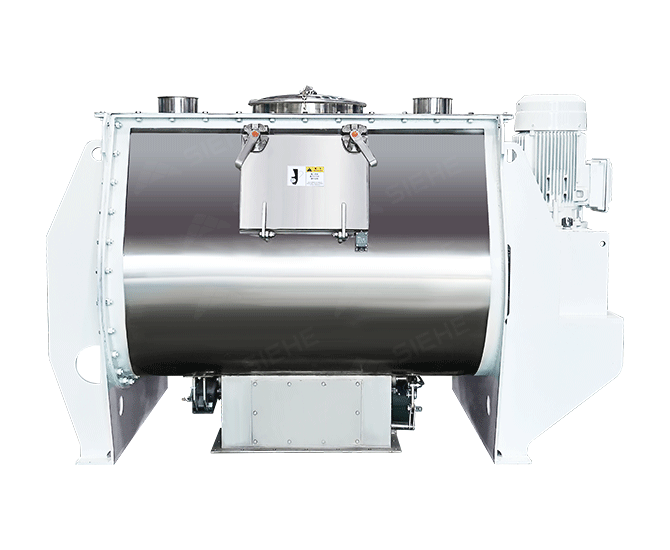

2023122902302769

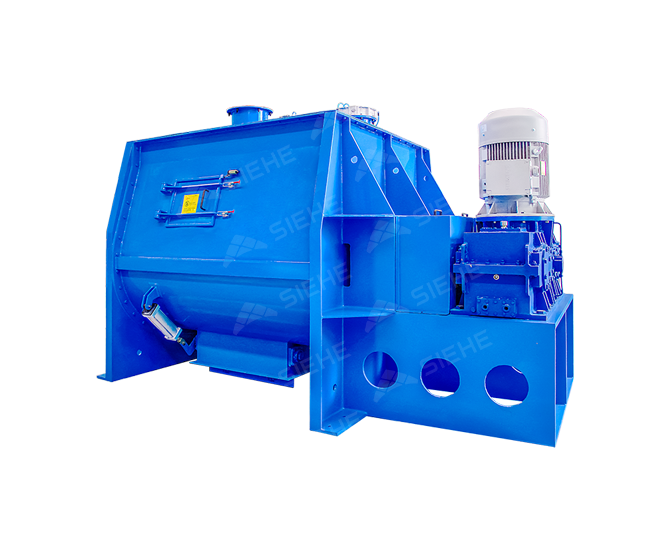

2022112806421751

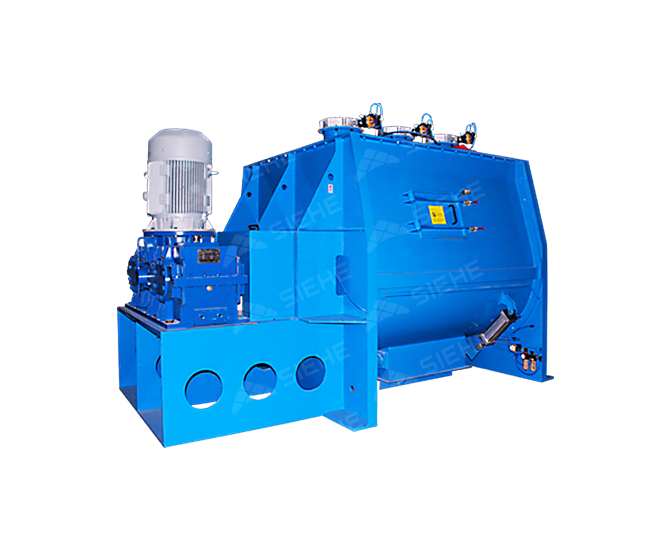

2022112806421899

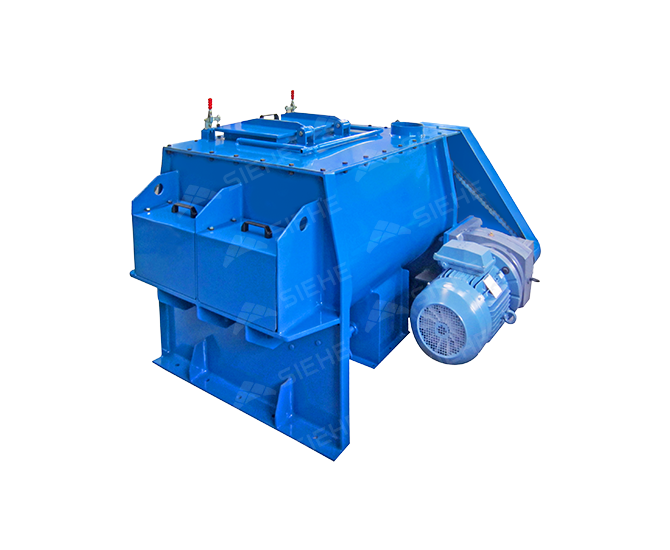

2022112806421825

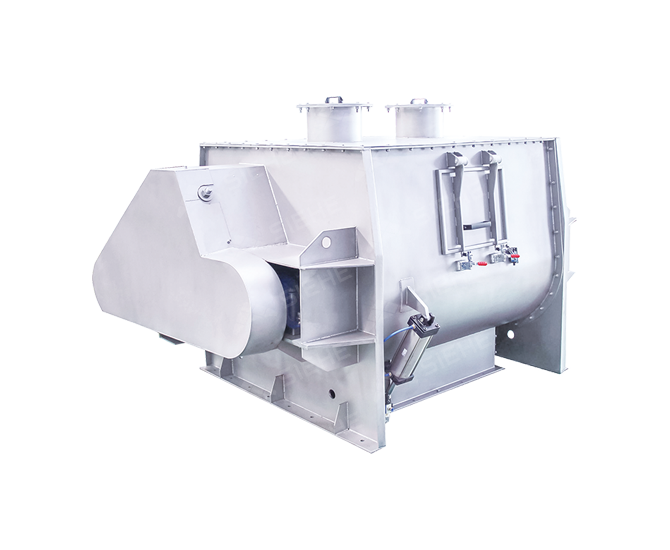

2022112806421924

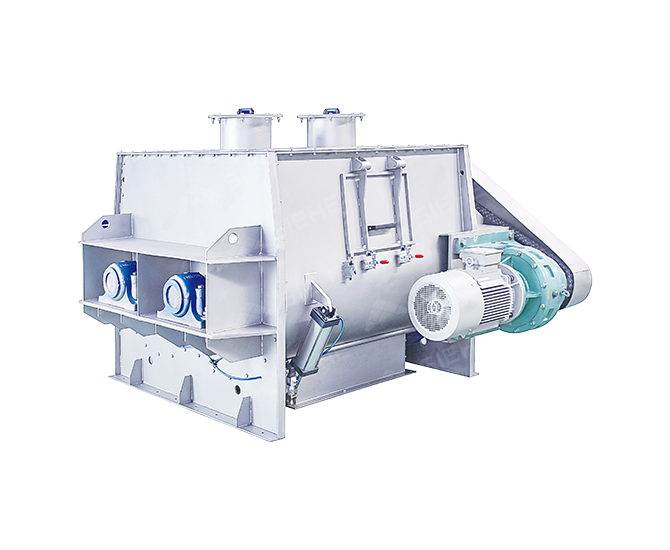

2022112806422058

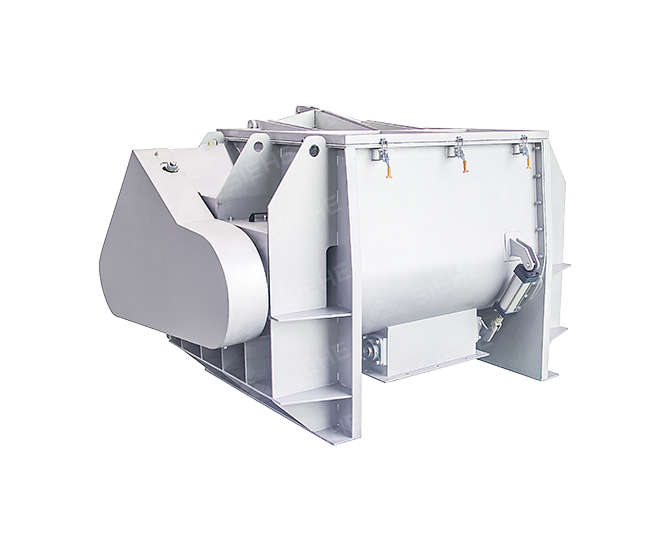

2022112806422043
  • 物料比重
    ≤3g/cm³
  • 生产能力
    100-20,000L
  • 应用领域
    适用于制药、食品、农药、染料、化工、塑料、锂电池材料、陶瓷、化肥、橡胶塑料、砂浆等行业产品物料的搅拌、混合。(更多应用领域请点击"免费咨询")
  • 适用物料
    物料比重在3g/cm³以下,有一定流动性的各种粉料;如奶粉、 食品添加剂、有机肥、干粉砂浆、特种建材、耐火材料等等千余种物料。

产品优势

  • 丰富的应用经验及极有针对性的非标设计能力
    针对行业,原料及成品特性,压力温度要求,固液比例,配套工艺等;世赫会在驱动装置、操作性、密封性等方面开发极具有针对性的解决方案
    01
  • 可靠的驱动配置
    根据物料性质、启动方式、以及搅拌方式配置不同能力、不同功率、不同输出转速的驱动装置。
    驱动电机采用国际一流电机供应商产品,如西门子、ABB、SEW等,可采用直联式、链轮连接等进行扭力输出。
    减速机常用R系列伞齿减速机(或K系列螺旋锥齿减速机),具有选型使用系数高,额定扭矩大,传动效率高,安全,寿命长,运行噪声低,故障率低,易检修等优势。
    02
  • 高效的搅拌装置
    合理的桨叶交叉面积以及经大量实验确立的桨叶角度设计。
    根据混合材料硬度及摩擦性,桨叶可进行针对性的表面硬化耐磨处理,如:表面渗碳/氮,热处理,碳化钨喷涂等。
    可采用可调节式延伸桨叶用以磨损后更换,也可实现磨损后补偿与桶壁间隙,适应于磨损较强工况。
    03
  • 强大的辅助组件
    混合机可加装多种组件使用,常用的有盘管蒸汽夹套、蜂窝耐压夹套、循环介质夹套、在线取样阀、高速飞刀(破碎棒)、温度探测、称重系统、除尘净化等组件。
    添加少量液体时,可配置喷液喷雾装置,更有利于液体均匀的分散混合于粉料内,喷液系统由压力源、储液罐、喷头三种基本组成模块。
    材质可根据要求定制碳钢、SS304不锈钢、SS316L不锈钢,SS321不锈钢,或其他高硬度合金搅拌器,也可以进行聚氨酯内衬或者喷涂高耐磨材料。
    04

工作原理

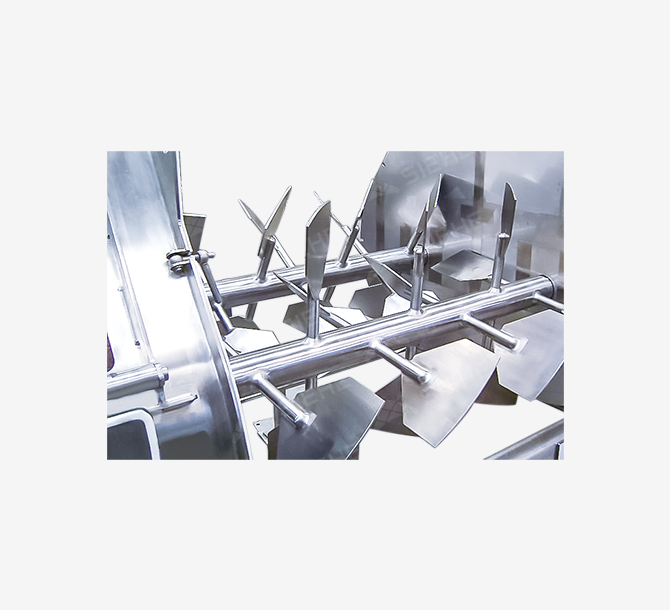

卧式无重力混合机由传动部分、桨叶式搅拌器、孪生U形桶体组成。传动部分为减速器通过多排链条或齿轮传动带动搅拌器运转。搅拌器为双轴桨叶,轴上特殊角度布置的桨叶等速反向旋转,确保物料径向、环向、轴向三向抛洒运动,形成交叉循环、剪切掺混等多重效果,在极短的时间内达到均匀混合。

2022112806423640

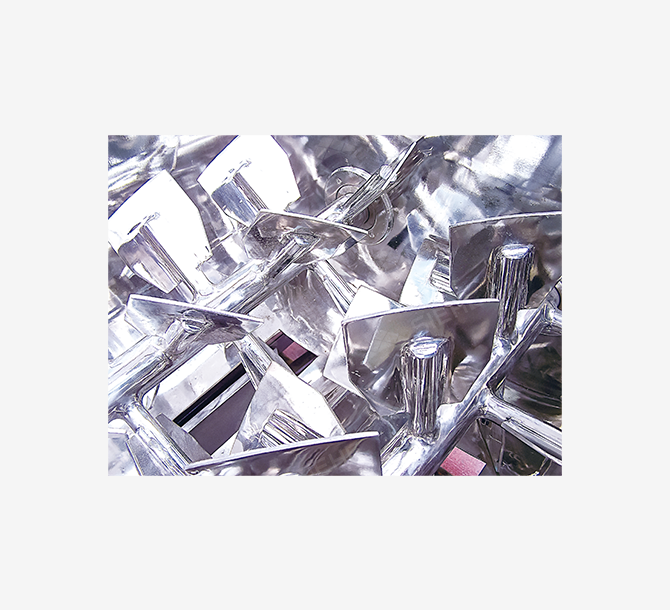

2022112806423619

推荐产品

技术参数

型号电机功率 (kw)主轴转速 (rpm)桶体厚度

(mm)

混合量

(L)

外形尺寸(mm)设备重量

(kg)

SHZL-0.1360430~60100010001000700
SHZL-0.2460460~120110011001100880
SHZL-0.57.5435150~3001500150011001000
SHZL-111435300~6001750175015001500
SHZL-215405600~12002200250018002500
SHZL-318.5355900-18002300265018002900
SHZL-4223561200-24002500290023004200
SHZL-6373361800-36002800300024006500
SHZL-8453362400-48002800350025507500
SHZL-10552683000-60003050370027008500
SHZL-15752284500-900032004250290012000
SHZL-20901886000-1200035004700330015000

* 表中处理量是以比重为1的粉料为介质时测定的数据,选型时应根据产品的目数、比重等参数进行计算。
* 如有高温、高压、易燃、易爆、腐蚀性等工况时,必须提供详细数据,以便另行选型定制。
* 本表数据及图片如有更改,恕不另行通知,正确参数以提供的实物为准。
* 本表未能包括所有产品,了解更多请和我们销售工程师联系。
